Как правильно проводить забор проб для анализа судовых масел

TL;DR

1. Абсолютная чистота: использование загрязненных пробовъемников или немытых кранов дает ложные результаты по износу оборудования и содержанию примесей.
2. Точка и момент: проба должна забираться из «живой» циркуляции масла (после фильтра, но до теплообменника) при рабочей температуре и уровне смазки.
3. Правильная посуда: для минеральных масел используется стекло или металл, для синтетических (PAO/PAG) — только стекло, так как пластик вступает в реакцию и растворяется.

Внедрение программ мониторинга технического состояния (MTS) на судах — это не просто тренд, а необходимость, продиктованная экономикой. Ошибки в отборе проб для лабораторного анализа ведут к ложным выводам: либо к преждевременной замене работоспособного масла, либо, что хуже, к выходу из строя главного двигателя или редукторов из-за невыявленного износа. Для инженеров, механиков и снабженцев флота критически важно понимать, что анализ — это лишь часть системы, где качество входных данных определяет ценность вывода.

Зачем нужен качественный отбор: связь с результатами

Лабораторный анализ интерпретирует только то, что в нем есть. Если в пробирку попали частицы фланцевого соединения, пыль с палубы или остатки предыдущего сорта масла, картина смазочной системы будет искажена. В судовых условиях, где эксплуатация идет в агрессивной среде (солевой туман, высокая влажность, перепады температур), контроль чистоты забора проб имеет решающее значение.

Правильно взятая проба позволяет отследить кинетику износа, уровень загрязнения топливом или водой, а также остаточный ресурс присадок. Неправильно взятая проба обесценивает затраты на аналитику, создавая ложное чувство безопасности или, наоборот, панику у судовладельца. Для снабженца это означает риск закупки избыточного объема присадок или незапланированной закупки новых смазочных материалов.

Выбор оборудования для забора проб

Инструментарий для отбора проб должен быть интуитивным, герметичным и химически инертным по отношению к анализируемой жидкости. На судах чаще всего используются три типа устройств, каждый из которых имеет свои нюансы применения.

Пробовъемники с шприцевым механизмом

Это наиболее распространенный и надежный вариант для отбора проб из баков, картеров и масляных линий. Механический шприц позволяет контролировать скорость забора и минимизировать контакт оператора с маслом. Важно, чтобы поршень был изготовлен из материала, совместимого с маслом (PTFE или совместимая резина), и чтобы в системе не оставалось воздушных пузырей.

Системы отбора «из потока» (Valve systems)

На современных судах с развитой системой мониторинга часто устанавливаются стационарные заборные краны. Этот метод предпочтителен, так как позволяет брать пробы непосредственно из циркулирующей магистрали, где концентрация загрязнений наиболее репрезентативна. Главное требование — кран не должен быть «завальцованным» (накопительным). Если масло в кране стоит мертвым грузом, проба будет показывать осадок, а не взвешенные частицы.

Глубинные пробовъемники (для масляных баков)

Для анализа масел из топливных или масляных баков-накопителей используются пробовъемники с грузиком, которые спускаются на тросе на заданную глубину. Это позволяет брать пробу не с поверхности (где может скапливаться вода или легкая грязь), а из основной массы масла. Использование глубинного забора критично при проверке наличия воды на дне бака.

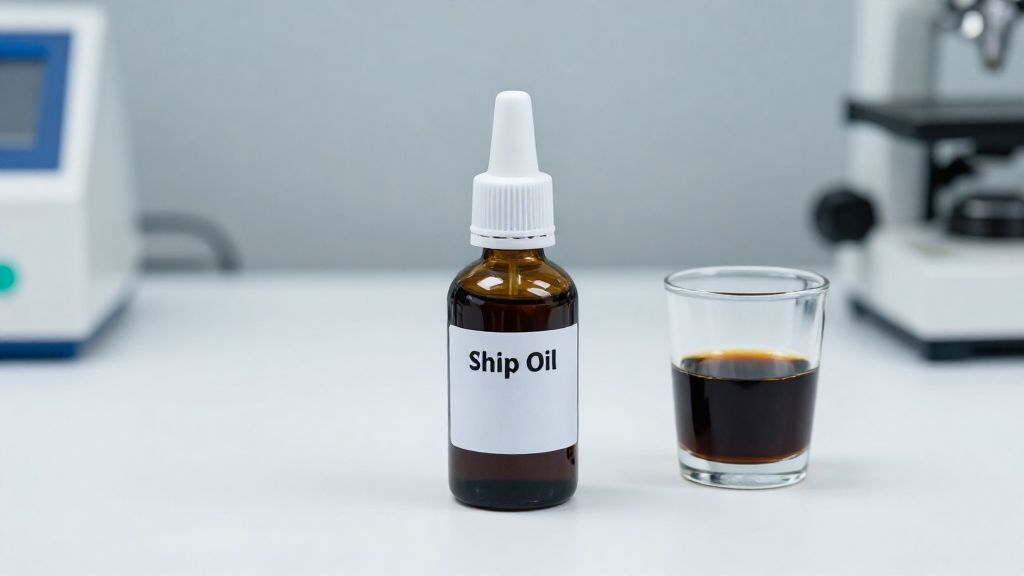

Материалы пробирок: Стекло против Пластика

Это один из самых частых источников ошибок. Выбор материала тары диктуется химической природой смазочного материала. Использование неподходящего материала приводит к миграции химикатов из пробирки в пробу, что искажает результаты ИК-спектроскопии (например, появление пиков кислорода, которых не должно быть в чистом масле).

Всегда используйте пробирки с прокладками из фторэластомеров (FKM/Viton) или тефлона. Прокладки из натурального каучука или некоторых видов нитрила могут набухать или вступать в реакцию, особенно в контакте с хлорсодержащими маслами или синтетикой.

Точки забора проб: Где брать кровь системы?

Место забора проб определяет, какие именно загрязнители вы увидите. В масляной системе двигателя или редуктора есть зоны со стоячей водой и зоны с активной циркуляцией.

Правило «Средней линии»

Идеальная точка забора — это линия, расположенная между фильтром тонкой очистки (или насосом) и теплообменником (охладителем масла). Почему именно здесь?

• До фильтра: Масло может содержать крупные частицы, которые не несут информации о текущем износе, но создают шум в данных (крупная стружка от смятого сальника).
• После фильтра: Вы увидите только мельчайшие частицы износа, которые прошли через фильтр. Это «золотой стандарт» для анализа износа подшипников и цилиндров.
• До охладителя: Если взять пробу после охладителя, вы можете не увидеть попадания пресной воды из системы охлаждения, так как вода обычно осаждается или отделяется до этой точки, либо концентрация будет разбавлена. Однако, для выявления микропротечек охладителя, некоторые эксперты рекомендуют брать пробы и до, и после теплообменника для сравнения.

Зоны забора для разных узлов

Для главного двигателя (двухтактного или четырехтактного) забор обычно производится из картера или циркуляционной линии. Важно избегать забора проб из зоны «мертвых зон» картера, где оседает тяжелая шламовая грязь, если ваша цель — анализ взвешенных частиц. Для трансмиссий и редукторов забор производится из нижней части корпуса или из линии слива, но только после промывки крана и выпуска небольшой порции масла для смыва осадка, накопившегося в самом кране.

Пошаговый алгоритм отбора пробы

Соблюдение этой последовательности гарантирует минимизацию внешнего загрязнения.

1. Подготовка: Наденьте чистые перчатки (нитриловые). Подготовьте пробовъемник, пробирку и этикетку. Убедитесь, что пробирка чистая и сухая. Если она моется на месте, убедитесь, что она полностью высохла — даже капля воды исказит результат по содержанию воды.

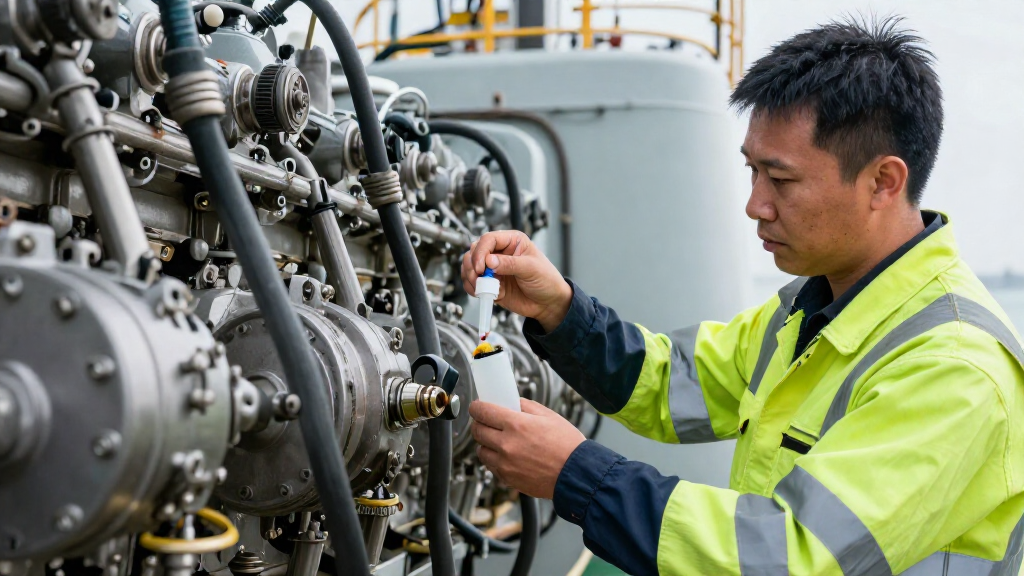

2. Промывка узла: Если забор производится через стационарный кран, откройте его и сбросьте 2–3 литра масла (или подождите 30–60 секунд до стабильного потока). Это необходимо, чтобы удалить осадок, накопившийся в самом кране и шланге, а также заменить «стоячую» порцию масла на циркулирующую.
3. Забор: Направьте поток на стенку пробирки (не в центр, чтобы не создать брызг и не насытить пробу воздухом). Заполните пробирку до отметки, оставив небольшой воздушный зазор (около 1-2 см), который необходим для перемешивания пробы перед отправкой в лабораторию. Закройте крышку сразу же, не допуская длительного контакта с воздухом.
4. Упаковка: Протрите внешнюю поверхность пробирки чистой безворсовой салфеткой. Вложите пробирку в защитный пакет (Zip-lock), из которого можно удалить лишний воздух. Это предотвращает расплескивание и загрязнение этикетки.
5. Маркировка: Напишите данные маркером, который не смазывается от спирта или масла, ИЛИ используйте заводскую этикетку. На этикетке должны быть:
• Наименование судна/узла.
• Дата и время забора.
• Наименование масла (марка, производитель).
• Тип пробы (новая, эксплуатационная, из бака, из картера).
• Температура масла на момент забора (если измерялась).
6. Отправка: Храните пробы в прохладном месте, защищенном от прямых солнечных лучей, до момента передачи курьером. Избегайте температурных перепадов, ведущих к конденсату внутри пробирки.

Частота отбора проб: Как часто сдавать анализ?

Частота отбора проб зависит от типа судна, возраста оборудования, условий эксплуатации и требований классификационных обществ (Регистр Морского Регистра, Российский Речной Регистр, и т.д.). Не существует единой цифры для всех, но есть отраслевые рекомендации.

• Новое оборудование: В период приработки (первые 200–250 часов работы) рекомендуются частые пробы (через 50, 100, 200, 250 часов) для отслеживания интенсивности износа и очистки масла от остатков производства.
• Стабильная эксплуатация: Для главных двигателей и редукторов интервал составляет обычно 250–500 часов или каждые 3–6 месяцев. Для вспомогательных генераторов (дизелей) интервал может быть увеличен до 1000 часов, если нет признаков проблем.
• Топливные баки: Анализ качества топлива и чистоты баков рекомендуется проводить раз в 1–3 месяца, особенно в регионах с использованием тяжелого мазута.
• СОЖ: Концентрацию и pH эмульсий необходимо контролировать еженедельно или ежедневно (по мере испарения воды), а химический анализ на содержание добавок и биозагрязнение — раз в 3–6 месяцев.

Важно: любые отклонения в работе судна (например, прогар поршневых колец, попадание пресной воды в систему охлаждения, перегрев теплообменника) должны инициировать внеочередной анализ масла, независимо от наработанных часов.

Типичные ошибки при отборе проб

Даже опытные механики допускают ошибки, которые сводят на нет пользу от лабораторного анализа. Вот самые критичные из них:

• Смешивание марок: Попытка добавить немного новой смазки в уже работающую систему без учета совместимости или проведение анализа «грязной» смеси. Анализ должен проводиться только для одной конкретной партии/марки.
• Забор «с пола»: Использование ведер, банок или пробовъемников, стоявших на палубе. Пыль, песок и солевые отложения с палубы гарантированно испортят пробу.
• Отсутствие промывки крана: Забор пробы сразу после открытия крана, когда вытекает масло, стоявшее в вентиле последние несколько месяцев. Это дает ложную картину старения масла.
• Несоответствие тары: Использование пластиковых бутылок от воды или продуктов для забор проб синтетических масел. Результат — химическое загрязнение пробы полимерами.
• Плохая герметизация: Оставление пробирки открытой надолго. Летучие компоненты масла (включая топливо, которое могло попасть в масло) испаряются, меняя вязкость и состав присадок.

Обслуживание систем отбора проб

Заборные краны и линии сами требуют ухода. Если кран начинает подтекать или в нем накапливается грязь, его необходимо очищать. Для этого:

1. Снимите кран (если он съемный).
2. Промойте его растворителем, совместимым с материалом прокладок (не используйте ацетон для некоторых видов резины).
3. Замените уплотнительные кольца при малейшем признаке старения.
4. Установите обратно и убедитесь в герметичности.

Для судов с удаленным мониторингом качества масел (On-line Monitoring) также требуется калибровка датчиков в соответствии с графиком производителя, так как «живые» датчики могут забиваться смолами и коксами, теряя чувствительность.

Нормативная база и рекомендации

В России работы по мониторингу технического состояния машинных масел регламентируются стандартами, близкими к международным. Основные документы, на которые стоит опираться:

• ISO 15155 — Масла для машин. Ручной отбор проб.
• ASTM D4057 — Стандартная практика отбора жидких образцов нефти.
• ISO 4406 — Коды загрязнения частицами твердых твердых частиц (для оценки чистоты).
• Технические регламенты Таможенного Союза в части экологической безопасности и предотвращения загрязнения моря.

Никогда не полагайтесь только на стандарты. Паспорт качества конкретного масла (TDS - Technical Data Sheet) от производителя (Shell, Mobil, Total, Lukoil и др.) всегда содержит индивидуальные рекомендации по условиям хранения и совместимости тары.

FAQ: Часто задаваемые вопросы

Можно ли использовать одноразовые пластиковые шприцы для забора проб?

Только если они предназначены для химических реагентов и изготовлены из полипропилена (PP) или политетрафторэтилена. Обычные медицинские шприцы из полистирола или несовместимого полипропилена могут растворяться в синтетических маслах, вводя в анализ ложные пики. Для минеральных масел качественные шприцы из совместимого пластика допустимы, но стекло надежнее.

Как определить, что проба загрязнена при транспортировке?

Если при вскрытии пробирки вы видите взвесь, не характерную для данного узла (например, крупную стружку в масле редуктора, где её быть не должно, или мутность в масле картера), или если цвет пробы резко отличается от предыдущих анализов при тех же условиях эксплуатации, прозу следует считать скомпрометированной. Всегда сохраняйте резервную копию пробы или фотографируйте её состояние до закрытия.

Что делать, если нет доступа к «живому» потоку, и можно брать пробу из бака?

Забор из бака допустим, но это будет проба «статического» состояния. Она покажет уровень осадка на дне и наличие воды, но не покажет взвешенных частиц износа, так как они со временем оседают. Для контроля износа двигателя проба из бака неинформативна. Используйте её только для контроля чистоты резервуарного запаса.

Сколько времени у меня есть, чтобы доставить пробу в лабораторию?

Оптимально — в течение 24–48 часов. Максимальный срок хранения пробы для большинства анализов (металлы, ИК-спектр, вязкость) составляет 2–4 недели при условии правильного хранения (температура 15–25°C, без прямых солнечных лучей). Для анализов, требующих сохранения летучих фракций (содержание топлива в масле), срок сокращается до 3–7 дней. Промедление ведет к окислению пробы и испарению легких фракций.
