В статье вы узнаете:
- Как вязкость влияет на работоспособность гидравлических систем и редукторов.
- Какие факторы определяют выбор базовой вязкости масла по стандарту ISO VG.
- Как рассчитать рабочую вязкость с учетом температуры и нагрузки.
Введение в вязкость ISO VG
Коротко: Вязкость — ключевой параметр, определяющий толщину масляной пленки и способность масла выдерживать нагрузки без износа деталей.
Выбор промышленного масла начинается с анализа требований оборудования. Одним из главных параметров является кинематическая вязкость. Она определяет, насколько легко жидкость течет и как быстро она проникает в зазоры между трущимися деталями. Стандарт ISO 3448 классифицирует промышленные жидкие смазочные материалы по диапазонам кинематической вязкости. Эта классификация позволяет унифицировать подбор масел для различных типов оборудования, от гидравлических систем до зубчатых передач.
Для инженеров и снабженцев важно понимать, что индекс вязкости (IV) и класс вязкости ISO VG — это разные характеристики. Класс ISO VG указывает на центральный диапазон вязкости при 40°C, тогда как индекс вязкости показывает, как меняется вязкость при изменении температуры. Высокий индекс вязкости означает, что масло сохраняет свои свойства в широком температурном диапазоне, что критически важно для оборудования, работающего на открытом воздухе или в условиях перепадов температур.
Классы вязкости ISO VG
Коротко: Стандарт ISO VG определяет 20 основных классов вязкости, от ISO VG 2 до ISO VG 1500, каждый из которых имеет свой допустимый диапазон кинематической вязкости при 40°C.
Класс вязкости ISO VG обозначается числом, которое приблизительно равно средней кинематической вязкости в сантистоксах (сСт) при 40°C. Например, масло с классом ISO VG 32 имеет среднюю вязкость около 32 сСт. Диапазон допуска для каждого класса составляет ±10% от среднего значения. Это означает, что масло с маркировкой ISO VG 32 может иметь вязкость в диапазоне от 28,8 до 35,2 сСт при 40°C.
Наиболее распространенные классы вязкости в промышленности:
- ISO VG 10, 15, 22, 32, 46, 68 — гидравлические системы, компрессоры, малонагруженные редукторы.
- ISO VG 100, 150, 220 — зубчатые передачи, промышленные редукторы, крупные гидросистемы.
- ISO VG 320, 460, 680, 1000, 1500 — тяжелонагруженные редукторы, открытые шестерни, некоторые виды турбин.
При выборе масла необходимо учитывать, что слишком низкая вязкость приведет к износу из-за разрушения масляной пленки, а слишком высокая — к повышенному сопротивлению течению, перегреву и увеличению энергозатрат на перекачку.
Факторы выбора вязкости
Коротко: На выбор вязкости влияют температура окружающей среды, рабочая температура масла, нагрузка на узлы трения и скорость движения деталей.
Основной фактор, определяющий требуемую вязкость, — это температура. При повышении температуры вязкость масла снижается, а при понижении — возрастает. Поэтому важно подбирать масло так, чтобы его вязкость в рабочей точке оставалась в пределах, рекомендованных производителем оборудования.
Для гидравлических систем оптимальная рабочая вязкость обычно составляет 10–40 сСт. Если вязкость упадет ниже 10 сСт, возрастает риск износа насосов и клапанов. Если вязкость превысит 40 сСт, могут возникнуть проблемы с прокачиваемостью масла, особенно при запуске в холодное время года.
Для зубчатых редукторов требования к вязкости зависят от типа передач и нагрузки. Для цилиндрических передач при средних нагрузках обычно используются масла с вязкостью ISO VG 150–320. Для конических и червячных передач, где выше скольжение, могут потребоваться масла с более высокой вязкостью или специальные присадки.
Расчет рабочей вязкости
Коротко: Рабочая вязкость рассчитывается с учетом температуры окружающей среды, температуры масла в системе и индекса вязкости выбранного продукта.
Для точного подбора масла необходимо рассчитать вязкость при рабочей температуре. Это можно сделать, используя данные из паспорта продукта, где указана вязкость при 40°C и 100°C, а также индекс вязкости. По этим данным можно построить график зависимости вязкости от температуры или использовать формулы аппроксимации.
Пример расчета: если масло имеет вязкость 32 сСт при 40°C и индекс вязкости 95, то при рабочей температуре 60°C его вязкость составит примерно 6–7 сСт. Если это значение ниже минимально допустимого для данного узла трения, необходимо выбрать масло с более высокой базовой вязкостью или с более высоким индексом вязкости.
Важно учитывать, что вязкость зависит не только от температуры, но и от давления. В узлах с очень высоким давлением, например, в зубчатых передачах, вязкость может временно увеличиваться. Однако для большинства промышленных применений влиянием давления на вязкость можно пренебречь.
Влияние температуры на эксплуатацию
Коротко: Температура окружающей среды и рабочая температура масла напрямую определяют выбор класса вязкости ISO VG.
При эксплуатации оборудования на открытом воздухе или в неотапливаемых помещениях необходимо учитывать минимальную температуру запуска. Масло должно быть достаточно жидким, чтобы обеспечить прокачку насосом при запуске. Для этого используются масла с низким индексом застывания и высоким индексом вязкости.
В летний период или при работе оборудования с высоким тепловыделением важно, чтобы масло не становилось слишком жидким. Для этого могут применяться масла с высоким индексом вязкости или многосортные масла, которые сохраняют стабильность вязкости в широком диапазоне температур.
Регулярный контроль температуры масла в системе позволяет своевременно корректировать режимы эксплуатации и предотвращать перегрев. Перегрев приводит к окислению масла, образованию отложений и снижению ресурса оборудования.
Обслуживание и контроль вязкости
Коротко: Регулярный контроль вязкости масла в процессе эксплуатации позволяет выявить деградацию смазочного материала и своевременно заменить его.
В процессе эксплуатации вязкость масла может изменяться из-за окисления, загрязнения, попадания воды или других жидкостей. Увеличение вязкости обычно свидетельствует об окислении или загрязнении твердыми частицами, а снижение — о разбавлении топливом, водой или другими жидкостями.
Рекомендуется проводить анализ масла не реже одного раза в 3–6 месяцев, в зависимости от условий эксплуатации. Контроль вязкости является одним из основных параметров в анализе отработанных масел. Если отклонение вязкости от исходного значения превышает 10%, необходимо провести дополнительный анализ и рассмотреть возможность замены масла.
Часто задаваемые вопросы
Можно ли использовать масло с вязкостью выше рекомендованной?
Использование масла с более высокой вязкостью возможно, но это может привести к увеличению сопротивления течению, перегреву системы и повышению энергозатрат. Перед заменой необходимо проконсультироваться с производителем оборудования и проверить паспорт продукта.
Как определить вязкость масла без лабораторных условий?

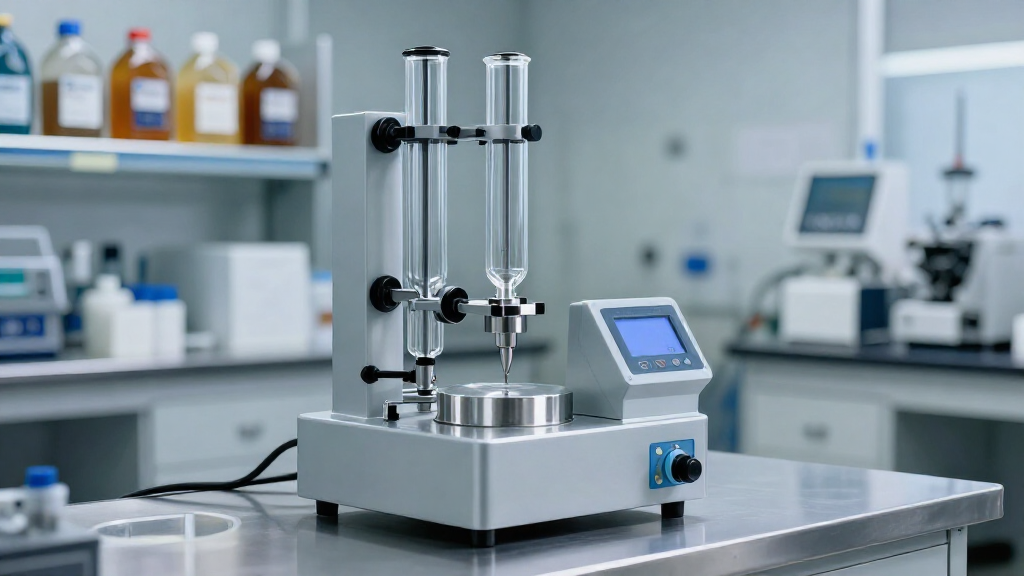

Точное определение вязкости возможно только в лабораторных условиях с использованием вискозиметра. В полевых условиях можно использовать визуальные методы, такие как сравнение скорости стекания масла с эталоном, но они не дают точных результатов.
Влияет ли тип базового масла на вязкость?
Тип базового масла (минеральное, синтетическое, полусинтетическое) влияет на индекс вязкости и температурную стабильность. Синтетические масла обычно имеют более высокий индекс вязкости и лучше сохраняют свои свойства при низких и высоких температурах.
Что делать, если вязкость масла изменилась в процессе эксплуатации?
Если вязкость изменилась, необходимо провести анализ масла для выявления причины. Это может быть окисление, загрязнение, разбавление или попадание другой жидкости. После выявления причины необходимо принять меры по устранению проблемы и, при необходимости, заменить масло.
Заключение
Коротко: Правильный подбор масла по вязкости ISO VG — залог надежной работы оборудования и предотвращения преждевременного износа.
Выбор масла по вязкости ISO VG требует учета множества факторов: температуры окружающей среды, рабочей температуры, нагрузки на узлы трения и требований производителя оборудования. Регулярный контроль вязкости в процессе эксплуатации позволяет своевременно выявлять проблемы и предотвращать поломки. Всегда проверяйте паспорт продукта и рекомендации изготовителя перед выбором смазочного материала.
Автор: Андрей Крылов — инженер по смазочным материалам. Образование: высшее техническое. Специализация: подбор промышленных масел и смазок по условиям эксплуатации.
